Mórdhíola OEM/ODM WDA-011-xx-x Fáinne slewing teagmhála ceithre phointe le fearas seachtrach

Baile / Táirge / Imthacaí Slewing / WDA-011-xx-x Fáinne slewing teagmhála ceithre phointe le fearas seachtrach

WDA-011-xx-x Fáinne slewing teagmhála ceithre phointe le fearas seachtrach

Leideanna suiteála le haghaidh imthacaí slewing:
1. Cloífidh méid na boltaí a úsáidfear le forálacha GB/T 5782- -2016 agus GB/T 5783- -2016, agus ní bheidh a ngrád neart níos ísle ná Grád 8.8 atá sonraithe i GB/T 3098.1-2010, agus roghnófar an grád neart cuí de réir an fhórsa imthacaí.
2. Cloífidh méid an chnó le forálacha GB/T 6170-2000 agus GB/T 6175- -2000, agus beidh a airíonna meicniúla i gcomhréir le forálacha GBT 3098.2- -2015.
3. Áiritheoidh an modh teannta boltaí fórsa réamh-géaraithe áirithe de réir na rialachán a bhaineann leis an bpríomh-inneall. Mura sonraítear a mhalairt, beidh an fórsa réamhghéaraithe ginearálta 0.7 uair teorainn toraidh an bolta. Ceadaigh beagán ola ar na snáitheanna agus iad ag géarú. Féach Tábla 3 le haghaidh chasmhóiminte réamh-géaraithe nó fórsa réamhghéaraithe.
4. Beidh méid an leicneáin i gcomhréir le GB/T 97.1-2002 agus GB/T 97.2-2002 agus déanfar é a Múchadh agus a mhaolú ag an am céanna. Ní úsáidfear washer earrach.
5. Fad clampála bolt LK≥5d (trastomhas bolt).

Leideanna suiteála le haghaidh imthacaí slewing:
Beidh rigidity maith ag an lúibín gléasta freisin. Faoin ualach uasta incheadaithe, déanfar an dífhoirmiúchán sraonaidh a rialú laistigh den raon a shonraítear sa tábla seo a leanas.
Trastomhas lárchiorcail rolla D(mm) Sraonadh uasta i bplána na tacaíochta Amax(mm)
~1000 0.6
>1000~1500 0.8
>1500~2000 1
>2000~2500 1.3
>2500~3000 1.6
>3000~3500 2
>3500~4000 2.5
>24000~4500 3
>4500~5000 3.6
>5000~5500 4.2
>5500~6000 4.8
>6000~7000 5.8
>7000~8000 7

Déanfar poll bolt an lúibín gléasta a mheaisíniú de réir cruinneas idirmheánach GB/T 5277- 1985 agus a ailíniú le poll gléasta an imthacaí slewing.
+86-513-80311111 / +86-15050632597
déan teagmháil linn
PREV: WDF-010-xx-x Fáinne slewing teagmhála ceithre phointe gan giar NEXT:WDB-011-xx-x Fáinne slewing teagmhála ceithre phointe le fearas seachtrach
  • Paraiméadar
  • Toisí
  • Faigh Luachan Saor In Aisce

bearradh

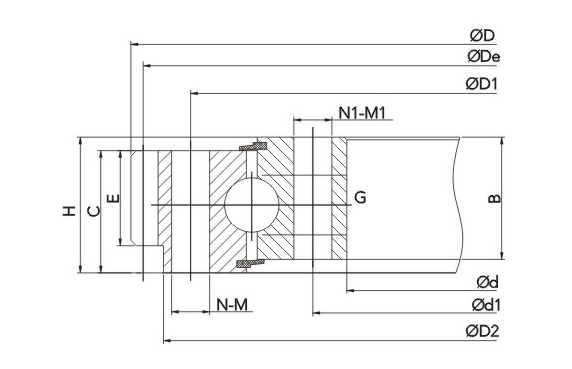

Níl. 		Toise (mm) Meáchan (kg) Tag. Níl.
d d1 D D2 D1 c E H B N-M N1- M1 De m z x G
WDA-011-0179-01 125 144.5 244 234 214 25 20 25 25 24-Φ11 (20-1)Φ11 240 2 120 0 2- M6*1 5.5 011.14.0179 A
WDA-011-0179-02 125 144.5 244 234 214 35 20 45 35 24-Φ11 20-Φ11 240 2 120 0 2- M6*1 5.6 011.14.0179.B
WDA-011-0179-03 125 145 244 234 214 26 20 26 26 24- M12 4- M12 240 2 120 0 2- M6*1 5.5 011.14.0179.C
WDA-011-0179-04 125 144.5 244 234 214 25 20 25 25 24- M10 (20-1)M10 240 2 120 0 2- M6*1 5.5 011.14.0179.D
WDA-011-0179-05 125 144.5 244 234 214 25 20.5 26 25 24- M10 (24-1)Φ11 240 2 120 0 / 5.3 011.14.0179.E
WDA-011-0181-01 125 144.5 244 234 214 25 20 25 25 24-Φ11 20-1-Φ11 240 2 120 0 2- M6*1 6 01-0181-02
WDA-011-0200-01 120 152 300 280 248 50 40 60 50 12- Φ16/M14 12- Φ16/M14 294 3 98 0 2- M6*1 24 011.20.200
WDA-011-0220-01 165 185 285 270 250 30 25 35 30 8-M8 6-Φ9 280 2.5 112 0 1- M6*1 8.6 011.12.0220.A
WDA-011-0224-01 144 176 321 304 272 50 40 60 50 12- Φ16/M14 12- Φ16/M14 315 3 105 0 2- M6*14 25 011.20.224
WDA-011-0235-01 169 195 318 300 275 37 30 45 34 20-Φ13.5 20- M12 312 3 104 0 2/2- M10*11 12.5 011.15.0235.C
WDA-011-0235-02 169 195 318 300 275 37 30 45 34 20-Φ13 (20-1)M12 312 3 104 0 2/2- M6*1① 14 01-0235-00
WDA-011-0250-01 170 202 352 330 298 50 40 60 50 18- Φ16/M14 18- Φ16/M14 344 4 86 0 2- M8*1 30 011.20.250
WDA-011-0280-01 200 232 384 360 328 50 40 60 50 18- Φ16/M14 18- Φ16/M14 376 4 94 0 2- M10*1 34 011.20.280
WDA-011-0280-02 198 232 388 360 328 50 44 60 50 10- Φ15/M14 10- Φ15/M14 384 4 96 -0.5 2- M10*1 29 QW□280.16A
WDA-011-0315-01 222 258 435 408 372 60 50 70 60 20- Φ18/M16 20- Φ18/M16 425 5 85 0 2- M10*1 52 011.25.315
WDA-011-0315-02 233 267 424 395 363 50 44 60 50 12- Φ15/M14 12- Φ15/M14 420 4 105 -0.5 2- M10*1 34 QW□315.16A
WDA-011-0342-01 267 295 447 416 390 44 39 50 44 16-Φ17.5 16-Φ17.5 441 3 147 0 2- M8*1 31 D1787/267M
WDA-011-0355-01 262 298 475 448 412 60 50 70 60 20- Φ18/M16 20- Φ18/M16 465 5 93 0 2- M10*1 59 011.25.355
WDA-011-0355-02 273 307 464 435 403 50 44 60 50 12- Φ15/M14 12- Φ15/M14 460 4 115 -0.5 2- M10*1 38 QW□355.16A
WDA-011-0400-01 307 343 528 493 457 60 50 70 60 20- Φ18/M16 20- Φ18/M16 516 6 86 0 2- M10*1 69 011.25.400
WDA-011-0400-02 318 352 504 480 448 50 44 60 50 12- Φ15/M14 12- Φ15/M14 500 4 125 -0.5 2- M10*1 46 QW□400.16A
WDA-011-0450-01 357 393 576 543 507 60 50 70 60 20- Φ18/M16 20- Φ18/M16 564 6 94 0 2- M10*1 76 011.25.450
WDA-011-0450-02 368 402 556 530 498 50 44 60 50 12- Φ15/M14 12- Φ15/M14 552 4 138 -0.5 2- M10*1 52 QW□450.16A
WDA-011-0450-03 354 392 570 544 508 60 50 70 60 12- Φ17/M16 12- Φ17/M16 565 5 113 -0.5 2- M10*1 64 QW□450.20A
WDA-011-0453-01 380 408 550 523 498 45 38 52 45 16-1/2-UNC 16-1/2-UNC 540 5 108 0 2- M10*1 35 D1787/380
WDA-011-0467-01 372 405 573.48 563 529 50 30 60 50 20-Φ18 20-Φ18 570 2 285 -0.13 2- M10*1 50 011.25.467.03
WDA-011-0500-01 398 434 629 602 566 70 60 80 70 20- Φ18/M16 20- Φ18/M16 615 5 123 0.5 4- M10*1 85 011.25/30.500
WDA-011-0500-02 404 442 625 594 558 60 50 70 60 14- Φ17/M16 14- Φ17/M16 620 5 124 -0.5 2- M10*1 74 QW□500.204
WDA-011-0500-03 398 434 630 602 566 70 60 80 70 20-Φ18 20-Φ18 612 6 102 0.5 4- M10*1 88 012.30.500.12
WDA-011-0510-01 430 460 605 580 560 53 45 58 50 12-Φ14 12- M12 600 2.5 240 0 3- M10*1 53 011.18.510.03
WDA-011-0560-01 458 494 689 662 626 70 60 80 70 20- Φ18/M16 20-18M16 675 5 135 0.5 4- M10*1 95 011.25/30.560
WDA-011-0560-02 464 502 685 654 618 60 50 70 60 14- Φ17/M16 14- Φ17/M16 680 5 136 -0.5 4- M10*1 79 QW□560.20A
WDA-011-0560-03 458 494 684 662 626 70 60 80 70 20- M16 20-Φ18 675 5 135 0 4- M10*1 96 011.30.560.03
WDA-011-0566-01 468 500 696 665 630 64 60 77 64 18- M16 18-Φ18 684 6 114 0 6- M10*1 93 D178794
WDA-011-0566-02 468 500 696 665 630 43 40 53 43 18- M16 18-Φ18 684 6 114 0 6- M10*1 56 D178794K1
WDA-011-0630-01 528 564 772.8 732 696 70 60 80 70 24- Φ18/M16 24- Φ18/M16 756 6 126 0.5 4- M10*1 110 011.25/30.630
WDA-011-0630-02 534 572 755 724 688 60 50 70 60 16- Φ17/M16 16- Φ17/M16 750 5 150 -0.5 4- M10*4 88 QW□630.20A
WDA-011-0630-03 522 566 774 734 694 68 58 78 68 16- Φ22/M20 16- Φ22/M20 768 6 128 -0.5 6- M10*1 114 QW□630.25A
WDA-011-0690-01 600 636 798 768 740 62 50 72 60 20- M16 24- M16 786 6 131 0 4- M10*1 93 E1787/600G2K1
WDA-011-0710-01 608 644 850.8 812 776 70 60 80 70 24- Φ18/M16 24- Φ18/M16 834 6 139 0.5 4- M10*1 120 011.25/30.710
WDA-011-0710-02 614 652 840 804 768 60 50 70 60 18- Φ17/M16 18- Φ17/M16 834 6 139 -0.5 4- M10*1 101 QW □710.20A
WDA-011-0710-03 602 646 864 814 774 68 58 78 68 18- Φ22/M20 18- Φ22/M20 856 8 107 -0.5 6- M10*1 132 QW □710.25A
WDA-011-0710-04 608 644 856 812 776 70 60 80 70 24-Φ17.5 24- M16 832 8 104 0.5 6- M10*1 120 012.30.710.03
WDA-011-0720-01 620 660 860.3 820 780 68 60 80 68 18- M16 18-Φ18 834 6 139 1.4 6- M10*1 130 011.25.720.12
WDA-011-0768-01 674 709 889 853 825 60 50 70 59 34-Φ18 24-Φ18 875 7 125 0 2- G1/8 89 1787/674G2K
WDA-011-0791-01 690 725 924 892 875 43 40 53 43 18-M18 18-Φ20 912 6 152 0 6- M10*1 89 1787/690K
WDA-011-0800-01 678 722 966.4 922 878 90 80 100 90 30- Φ22/M20 30- Φ22/M20 944 8 118 0.5 6- M10*1 220 011.30/40.800
WDA-011-0800-02 704 742 936 894 858 60 50 70 60 20- Φ17/M16 20- Φ17/M16 928 8 116 -0.5 6- M10*1 114 QW □800.20A
WDA-011-0800-03 692 736 952 904 864 68 58 78 68 18- Φ22/M20 18- Φ22/M20 944 8 118 -0.5 6- M10*1 147 QW □800254
WDA-011-0800-04 676 726 980 920 874 80 70 90 80 18- Φ24/M22 18- Φ24/M22 970 10 97 -0.5 6- M10*1 212 QW□800.32A
WDA-011-0800-05 678 722 960 922 878 90 80 100 90 30-Φ22 30-Φ22 944 8 118 0 6- M10*1 224 011.40,800.12
WDA-011-0802-01 710 744 924 894 865 58 55 67 58 20-Φ13 20-Φ13 912 6 152 0 4- M10*1 105 1787/710G2K1
WDA-011-0803-01 710 760 924 894 875 58 55 67 58 8-M10 12- M12 912 6 152 0 3- M10*1 107 1787/710G2K
WDA-011-0895-01 760 820 1072 1020 980 85 70 95 80 16-Φ18 16-M16 1064 4 266 0 2- M10*1 250 011.30.895.03
WDA-011-0900-01 778 822 1062.4 1022 978 90 80 100 90 30- Φ22/M20 30- Φ22/M20 1040 8 130 0.5 6- M10*1 240 011.30/40.900
WDA-011-0900-02 792 836 1060 1004 964 68 58 78 68 20- Φ22/M20 20- Φ22/M20 1050 10 105 5 6- M10* 168 QW □900.25A
WDA-011-0900-03 776 826 1080 1020 974 80 70 90 80 20- Φ24/M22 20- Φ24/M22 1070 10 107 0.5 6- M10*1 239 QW□900.32A
WDA-011-0925-01 800 838 1092 1050 1012 74 60 90 76 30-Φ20 30-Φ20 1080 6 180 0 3- M10*1 217 1787/800G
WDA-011-1000-01 878 922 1188 1122 1078 90 80 100 90 36- Φ22/M20 36- Φ22/M20 1160 10 116 0.5 6- M10*1 270 011.30/40.1000
WDA-011-1000-02 892 936 1160 1104 1064 68 58 78 68 24- Φ22/M20 24- Φ22/M20 1150 10 115 -0.5 6- M10*1 185 0W□1000.25A
WDA-011-1000-03 876 926 1170 1120 1074 80 70 90 80 24- Φ24/M22 24- Φ24/M22 1160 10 116 -0.5 6- M10*1 257 QW□1000.32A
WDA-011-1120-01 998 1042 1298 1242 1198 90 80 100 90 36- Φ22/M20 36- Φ22/M20 1270 10 127 0.5 6- M10*1 300 011.30/40.1120
WDA-011-1120-02 1012 1056 1280 1224 1184 68 58 78 68 28- Φ22/M20 28- Φ22/M20 1270 10 127 -0.5 6- M10*1 210 QW□1120.25A
WDA-011-1120-03 996 1046 1308 1240 1194 80 70 90 80 28- Φ24/M22 28- Φ24/M22 1296 12 108 -0.5 6- M10*1 275 QW□1120.32A
WDA-011-1250-01 1110 1163 1449.6 1390 1337 100 90 110 100 40- Φ26/M24 40- Φ26/M24 1416 12 118 0.5 5- M10*1 420 011.35/45.1250
WDA-011-1250-02 1126 1176 1440 1370 1324 80 70 90 80 32- Φ24/M22 32- Φ24/M22 1428 12 119 -0.5 5- M10*1 309 QW□1250.32A



Nótaí: ① Tá dhá cheann de na poill ola ar aghaidh deiridh an fháinne seachtrach.
